Кабель ВВГнг(А) 5*2.5 ок-0,66 ГОСТ

Артикул: ВВГнг(А) 5*2.5 ок-0,66 ГОСТ

Цена крупный опт:

7 408.42

Руб
Цена опт:

7 778.58

Руб

ВВГнг(А) 5*2.5 ок-0,66 ГОСТ силовой кабель

Технические характеристики

Вид климатического исполнения кабелей - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69

Температура эксплуатации от -50 до +50 °C

Монтаж кабеля ВВГнг 5х2,5 без предварительного подогрева производится при температуре не ниже -15 °C

Минимально допустимый радиус изгиба кабеля ВВГнг(А) 5*2.5 составляет 107,1 мм

Растягивающее усилие при прокладке кабелей ВВГнг 5х2,5 не должно превышать 625 Н

Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А)

Температура нагрева жил при эксплуатации не должна превышать +70 °C

Температура жил при токах короткого замыкания не должна превышать +150°C

Предельная температура нагрева жил по условиям невозгорания составляет 350 °C

Расчетная масса кабеля ВВГнг 5х2.5 составляет 0,25 килограмм в метре

Наружный диаметр кабеля ВВГнг 5х2,5 - 11,9 мм

Срок службы кабеля ВВГнг 5х2.5 не менее 30 лет с даты изготовления

Токовые нагрузки

Допустимый ток при прокладке ВВГнг 5*2.5 на воздухе - 27 А

Допустимый ток при прокладке в земле - 36 А

Допустимый ток односекундного короткого замыкания - 270 А

Активное сопротивление жилы - 7,55 Ом/км

Расшифровка маркировки

В - Изоляция из поливинилхлоридного пластиката

В - Оболочка из поливинилхлоридного пластиката

Г - Не имеет брони

нг - ПВХ пластикат пониженной пожарной опасности

(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках)

5 - Количество токонесущих жил

2,5 - Сечение жил в мм2

(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении

(мк) или (мж) - Жила выполнена в многопроволочном исполнении

(0,66) - Кабель рассчитан на напряжение до 660 В

(1,0) - Кабель рассчитан на напряжение до 1000 В

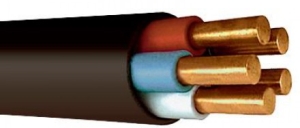

Конструкция кабеля

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77

2. Изоляция – из ПВХ пластиката пониженной горючести

3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины

4. Оболочка - из негорючего ПВХ пластиката

Применение кабеля

Кабель силовой медный негорючий ВВГнг 5*2.5 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Гц, с токовой нагрузкой до 36 А.
Кабелем ВВГнг 5х2,5 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 5*2.5 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.
